Технология каркасного домостроения из сборного железобетона Система «Байкал»

Диплом и медаль Иркутского выставочного комплекса ОАО «СибЭкспоЦентр» за участие в выставке «Стройинновации 2009» «За внедрение технологии каркасного домостроения из сборного железобетона Системы «Байкал» в строительную индустрию региона». Диплом и медаль Иркутского выставочного комплекса ОАО «СибЭкспоЦентр» за участие в выставке «Стройинновации 2009» «За внедрение технологии каркасного домостроения из сборного железобетона Системы «Байкал» в строительную индустрию региона».

Презентация Система «Байкал»

О Системе «Байкал»

В настоящее время активно ведется внедрение новых и модернизация освоенных конструктивных систем, основанных на сборном домостроении.
Особенно актуален вопрос восстановления сборного домостроения в условиях континентального климата и сейсмологической ситуацией в некоторых регионах России.

И в тоже время положение, сложившееся сегодня на строительном рынке (рост тарифов на энергоносители, цен на бетон, металл, строительные материалы) заставило строителей искать пути снижения себестоимости строительства без ущерба его качеству.

Оперативно отреагировав на данные тенденции, творческий альянс из: ЗАО ПИИ «ГорПроект», Строительного альянса «Магистраль» и Строительно-монтажный трест №14 «РЖДСтрой» приступили к внедрению новой технологии каркасного домостроения из сборного железобетона Системы «Байкал».

Данная система представляет собой безригельный каркас, разработанный на основе серии 1.120–1с с устройством предварительного напряжения в построечных условиях.

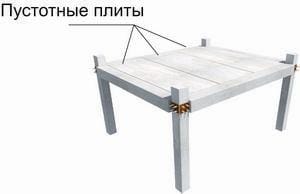

Отличительной особенностью Системы «Байкал» от серии 1.120–1с. является применение многопустотных плит перекрытий, изготовленных по технологии безопалубочного формования (взамен ребристых плит серии 1.120–1с, изготавливаемых размером на ячейку 4,2х4,2, либо из двух полуплит 3,6х6,0; 3,0х6,0 ячейки 7,2х6,0 и 6,0х6,0 соответственно).

Пустотные плиты перекрытий выпускаются на современном оборудовании завода СМТ, любой заданной дины до 9м. Данная продукция обладает идеальной поверхностью и точной геометрией, что избавляет строителей от необходимости выполнения подвесных потолков по сравнению с серией 1.120–1с.

Области применения:

Плиты безопалубочного формования могут применяться в постройках, возводимых по действующим проектам. Они предназначены для использования в перекрытиях многоэтажных жилых, общественных и промышленных зданий. Благодаря улучшенным шумоизоляционным характеристикам, пустотных плит перекрытий значительно снижается уровень шума. Плиты компактнее традиционных ребристых плит серии 1.120 -1с., поэтому они транспортабельнее. Их применение удешевляет строительство, дает возможность возводить здания с максимально высокими потребительскими характеристиками и в максимально возможные короткие сроки и позволяет вести строительство круглогодично. Унифицированная технология Системы «Байкал» позволяет возводить здания до 16 этажей, что является на сегодняшний день уникальным для каркасного домостроение в сейсмически опасных районах.

Преимущества Системы:

  • Сейсмоустойчивость — выдерживает до 9 баллов. Благодаря снижению веса несущих конструкций, уменьшается нагрузки на фундамент, а также сейсмическая нагрузка на здание. Система обладает достаточным запасом прочности для строительства каркасных жилых и общественных зданий до 16 этажей.
  • Возможность транспортировки плит любыми видами транспорта.
  • В сроках — они значительно уменьшаются т.к. строительство может вестись круглогодично.
  • Универсальная форма сетки 4,20*4,20; 6,00*6,00; 6,00*7,20 позволяет набирать различный набор помещений. Гибкие перегородки, свободные планировки — позволяют архитекторам осуществлять самые смелые проекты от жилых комплексов, административных зданий, до многоуровневой парковки. Помещения могут быть любой формы: квадратные, прямоугольные.
  • Высокое качество выпускаемых изделий. Все элементы Системы «Байкал» изготавливаются на заводе, каждый подлежит сертификации, соответствует ГОСТу, проходит испытания. Качество бетона оценивается лабораторией. Пустотные плиты изготавливаются на современном оборудовании по импортной технологии путем безопалубочного непрерывного формования изделий.
  • Сокращение расходов на исходные материалы бетон, арматуру. Удельный вес по сравнению с монолитом получается меньше, соответственно дешевле.
  • Улучшены звуко- и теплоизоляционные показатели.
  • Высокая технологичность при сборе. Использование стандартных инструментов, монтирование оборудования происходит прямо на месте. Использование при монтаже крана малой грузоподъемности, что приводит к удешевлению расходов на крановое хозяйство.
  • Сокращение затрат на строительство.
  • Высокая архитектурная «пластичность». Система «Байкал» позволяет использовать любые наружные фасадные системы от кирпичных блоков до навесных фасадов.

Техническая оценка пригодности КТС «Байкал»

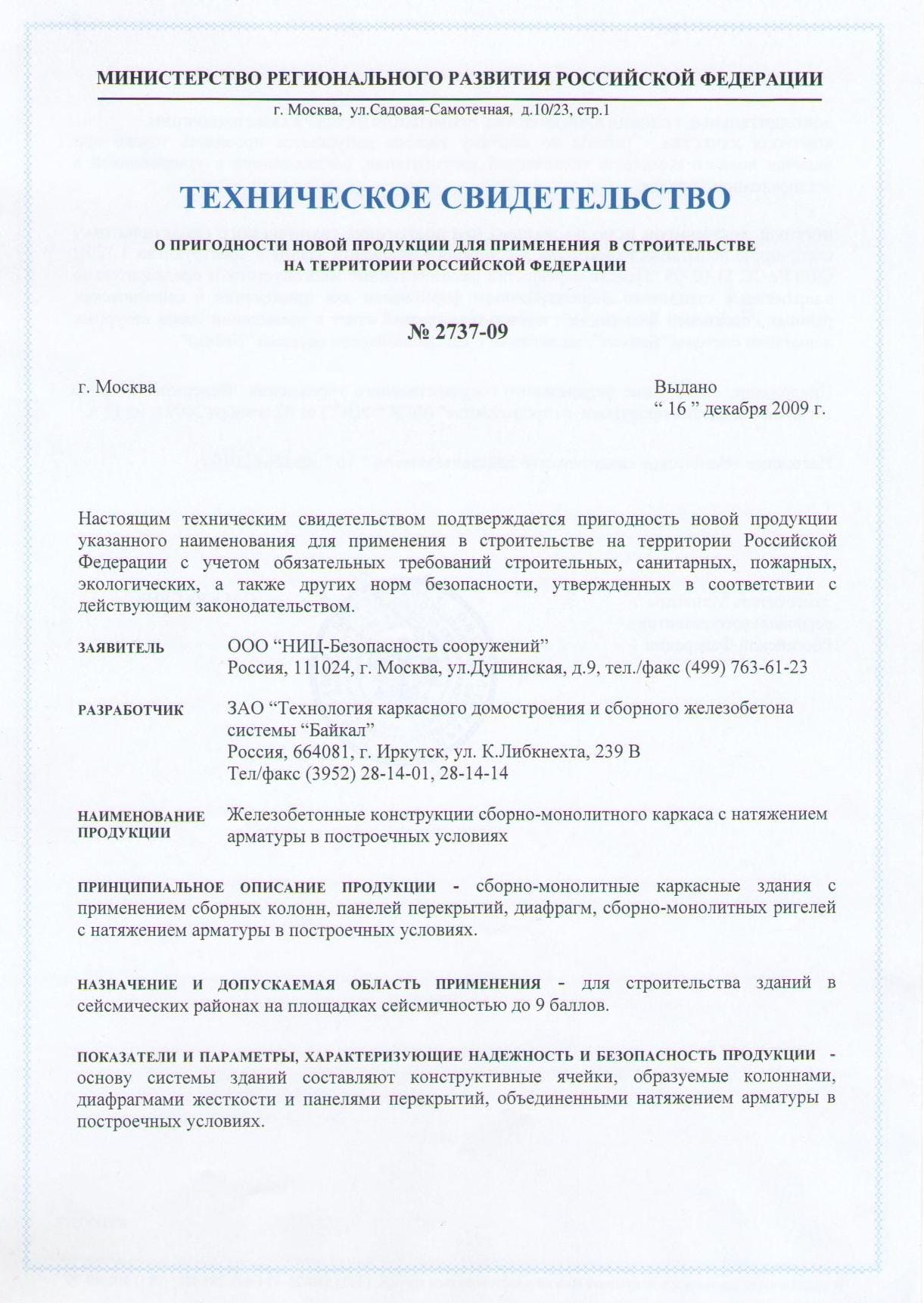

Конструктивная Система «Байкал» является инновационной разработкой, прошедшая практическую проверку. В процессе натурных статических экспериментов испытывали два одноэтажных фрагмента здания в сборно-монолитном и полносборном исполнении и 21 элемент узлов сопряжения конструкций перекрытия (плиты-ригель, диафрагмы, непосредственно ригель на условиях нового стыка). Результат испытаний — получение «Технического свидетельства Минрегионразвития для строительства жилых и общественных зданий с применением преднапряжения в условиях строительной площадки в сейсмоопасных районах». 27 декабря 2009г. был получен Патент на Полезную модель № 90088.
